第一章 保护板的构成和主要作用

一、保护板的构成

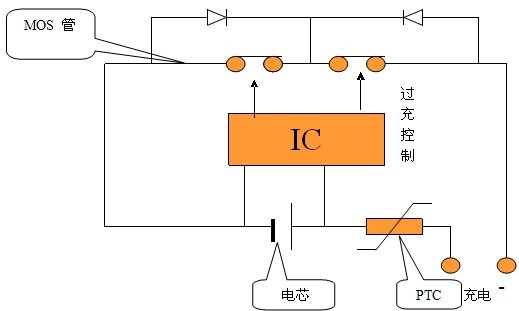

　　锂電池（可充型）之所以需要保护，是由它本身特性决定的。由于锂電池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放電，因此锂電池锂電组件总会跟着一块精致的保护板和一片電流保险器出现。锂電池的保护功能通常由保护電路板和PTC协同完成，保护板是由電子電路组成，在-40℃至+85℃的环境下时刻准确的监视電芯的電压和充放回路的電流，即时控制電流回路的通断；PTC在高温环境下防止電池发生恶劣的损坏。

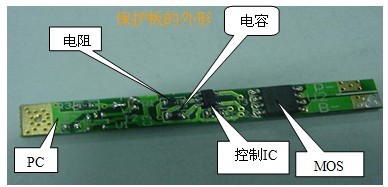

　　保护板通常包括控制IC、MOS开关、電阻、電容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使電芯与外電路沟通，而当電芯電压或回路電流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护電芯的安全。NTC是Negative temperature coefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用電设备或充電设备及时反应、控制内部中断而停止充放電。ID 存储器常為单線接口存储器，ID是Identification 的缩写即身份识别的意思，存储電池种类、生产日期等信息。可起到产品的可追溯和应用的限制。

二、保护板的主要作用

　　一般要求在-25℃～85℃时Control(IC)检测控制電芯電压与充放電回路的工作電流、電压，在一切正常情况下C-MOS开关管导通，使電芯与保护電路板处于正常工作状态，而当電芯電压或回路中的工作電流超过控制IC中比较電路预设值时，在15～30ms内（不同控制IC与C-MOS有不同的响应时间），将CMOS关断，即关闭電芯放電或充電回路，以保证使用者与電芯的安全。

　　第二章 保护板的工作原理

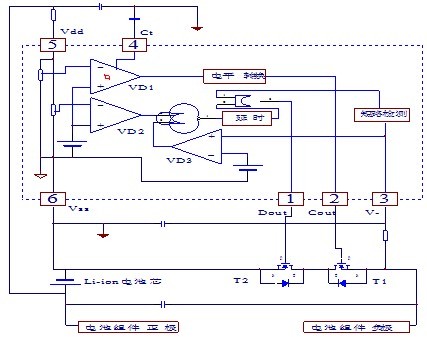

保护板的工作原理图：

如图中，IC由電芯供電，電压在2v－5v均能保证可靠工作。

1、过充保护及过充保护恢复

　　当電池被充電使電压超过设定值VC(4.25-4.35V，具體过充保护電压取决于IC)后，VD1翻转使Cout变為低電平，T1截止，充電停止.当電池電压回落至VCR(3.8-4.1V，具體过充保护恢复電压取决于IC)时，Cout变為高電平，T1导通充電继续， VCR必须小于VC一个定值，以防止频繁跳变。

2、过放保护及过放保护恢复

　　当電池電压因放電而降低至设定值VD（2.3-2.5V，具體过充保护電压取决于IC）时， VD2翻转，以短时间延时后，使Dout变為低電平，T2截止，放電停止，当電池被置于充電时，内部或门被翻转而使T2再次导通為下次放電作好准备。

3、过流、短路保护

　　当電路充放回路電流超过设定值或被短路时，短路检测電路动作，使MOS管关断，電流截止。

　　第三章 保护板主要零件的功能介绍

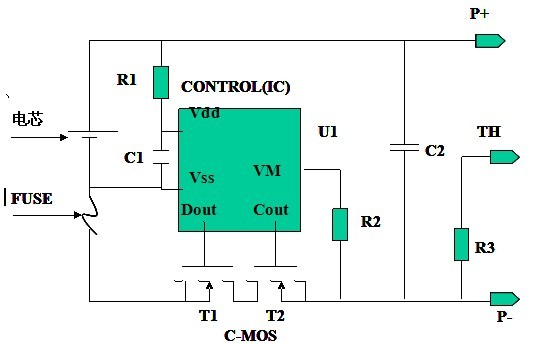

　　R1：基准供電電阻；与IC内部電阻构成分压電路，控制内部过充、过放電压比较器的電平翻转；一般在阻值為330Ω、470Ω比较多；当封装形式（即用标准元件的長和宽来表示元件大小，如0402封装标识此元件的長和宽分别為1.0mm和0.5mm）较大时，会用数字标识其阻值，如贴片電阻上数字标识473， 即表示其阻值為47000Ω即47KΩ（第三位数表示在前两位后面加0的位数）。R2：过流、短路检测電阻；通过检测VM端電压控制保护板的電流 ，焊接不良、损坏会造成電池过流 、短路无保护，一般阻值為1KΩ、2KΩ较多。R3：ID识别電阻或NTC電阻（前面有介绍）或两者都有。总结：電阻在保护板中為黑色贴片，用万用表可测其阻值，当封装较大时其阻值会用数字表示，表示方法如上所述，当然電阻阻值一般都有偏差，每个電阻都有精度规格，如10KΩ電阻规格為+/－5％精度则其阻值為9.5KΩ －10.5KΩ范围内都為合格。C1、C2：由于電容两端電压不能突变，起瞬间稳压和滤波作用。

总结：電容在保护板中為黄色贴片，封装形式0402较多，也有少数0603封装(1.6mm長,0.8mm宽)；用万用表检测其阻值一般為无穷大或MΩ级别；電容漏電会产生自耗電大，短路无自恢复现象。FUSE：普通FUSE或PTC（Positive Temperature Coefficient的缩写，意思是正温度系数）防止不安全大電流和高温放電的发生，其中PTC有自恢复功能。

总结：FUSE在保护板中一般為白色贴片，LITTE公司提供FUSE会在FUSE上标识字符D-T，字符表示意思為FUSE能承受的额定電流，如表示D额定電流為0.25A，S為4A，T為5A等；现我司所有较多為额定電流為5A的FUSE，即在本體上标识字符’T’。

U1：控制IC；保护板所有功能都是IC通过监视连接在VDD-VSS间的電压差及VM-VSS间的電压差而控制C-MOS执行开关动作来实现的。

　　Cout：过充控制端；通过MOS管T2栅极電压控制MOS管的开关。

　　Dout：过放、过流、短路控制端；通过MOS管T1栅极電压控制MOS管的开关。

　　VM：过流、短路保护電压检测端；通过检测VM端的電压实现電路的过流、短路保护（U（VM）=I*R（MOSFET））。

总结：IC在保护板中一般為6个管脚的封装形式，其區别管脚的方法為：在封装體上标识黑点的附近為第1管脚，然后逆时针旋转分别為第2、3、4、5、6管脚；如封装體上无黑点标识，则正看封装體上字符左下為第1管脚，其余管脚逆时针类推）C-MOS：场效应开关管；保护功能的实现者 ；连焊、虚焊、假焊、击穿时会造成電池无保护、无显示、输出電压低等不良现象。总结：CMOS在保护板中一般為8个管脚的封装形式，它时由两个MOS管构成，相当于两个开关，分别控制过充保护和过放、过流、短路保护；其管脚區分方法和IC一样。在保护板正常情况下，Vdd為高電平，Vss、VM為低電平，Dout、Cout為高電平；当Vdd、Vss、VM任何一项参数变换时，Dout或Cout的電平将发生变化，此时MOSFET执行相应的动作（开、关電路），从而实现電路的保护和恢复功能。

　　第四章 保护板主要性能测试方法

1．NTC電阻测试：用万用表直接测量NTC電阻值，再与《温度变化与NTC阻值对照指导》对比。

2．识别電阻测试：用万用表直接测量识别電阻值，再与《保护板重要项目管理表》对比。

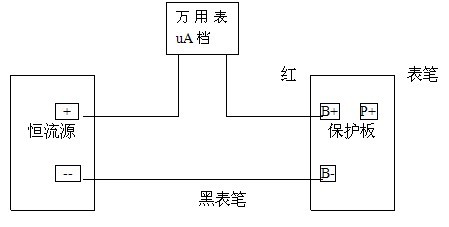

3.自耗電测试：调恒流源為3.7V/500mA；万用表设置為uA档，表筆插入uA接孔，然后与恒流源串联起来接保护板B+、B-如下图所示：此时万用表的读数即為保护板的自耗電，如无读数用镊子或锡線短接B-、P-，激活電路。

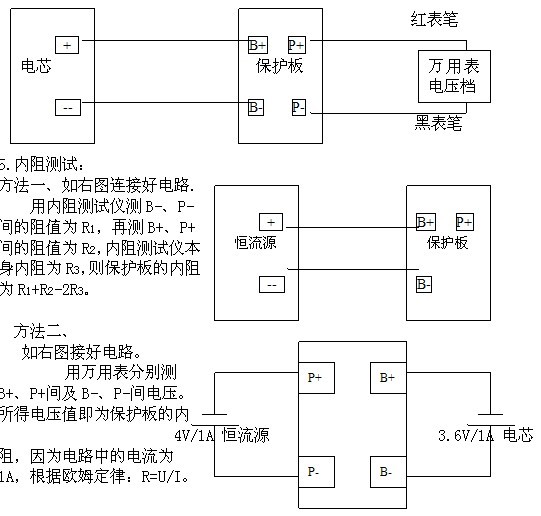

4.短路保护测试：電芯接到保护板B+、B-上，用镊子或锡線短接B-、P-，再短接P+、P-；短路后用万用表测保护板开路電压（如下图所示）；反复短接3-5次，此时万用表读数应与電芯一致，保护板应无冒烟、爆裂等现象。如上图所示接好電路，按照重要项目管理表设置好锂易安数据，再按自动按钮，接好后按红表筆上的按钮进行测试。此时锂易安测试仪的灯应逐次点亮，表示性能OK。按显示键检查测试数据：‘Chg’表示过充保护電压；‘Dis’表过放保护電压；‘Ocur’表示过流保护電流。

 第五章 保护板常见不良分析

一、 无显示、输出電压低、带不起负载：

此类不良首先排除電芯不良（電芯本来无電压或電压低），如果電芯不良则应测试保护板的自耗電，看是否是保护板自耗電过大导致電芯電压低。如果電芯電压正常，则是由于保护板整个回路不通（元器件虚焊、假焊、FUSE不良、PCB板内部電路不通、过孔不通、MOS、IC损坏等）。具體分析步骤如下：

（一）、用万用表黑表筆接電芯负极，红表筆依次接FUSE、R1電阻两端，IC的Vdd、Dout、Cout端，P+端（假设電芯電压為3.8V），逐段进行分析，此几个测试点都应為3.8V。若不是，则此段電路有问题。

1. FUSE两端電压有变化：测试FUSE是否导通，若导通则是PCB板内部電路不通；若不导通则FUSE有问题（来料不良、过流损坏（MOS或IC控制失效）、材质有问题（在MOS或IC动作之前FUSE被烧坏），然后用导線短接FUSE，继续往后分析。

2. R1電阻两端電压有变化：测试R1電阻值，若電阻值异常，则可能是虚焊，電阻本身断裂。若電阻值无异常，则可能是IC内部電阻出现问题。

3. IC测试端電压有变化：Vdd端与R1電阻相连。Dout、Cout端异常,则是由于IC虚焊或损坏。

4. 若前面電压都无变化，测试B-到P+间的電压异常，则是由于保护板正极过孔不通。

（二）、万用表红表筆接電芯正极，激活MOS管后，黑表筆依次接MOS管2、3脚，6、7脚，P-端。

1.MOS管2、3脚，6、7脚電压有变化,则表示MOS管异常。

2.若MOS管電压无变化，P-端電压异常，则是由于保护板负极过孔不通。

二、 短路无保护：

1. VM端電阻出现问题：可用万用表一表筆接IC2脚，一表筆接与VM端電阻相连的MOS管管脚，确认其電阻值大小。看電阻与IC、MOS管脚有无虚焊。

2. IC、MOS异常：由于过放保护与过流、短路保护共用一个MOS管，若短路异常是由于MOS出现问题，则此板应无过放保护功能。

3. 以上為正常状况下的不良，也可能出现IC与MOS配置不良引起的短路异常。如前期出现的BK-901，其型号為‘312D’的IC内延迟时间过長，导致在IC作出相应动作控制之前MOS或其它元器件已被损坏。

注：其中确定IC或MOS是否发生异常简易、直接的方法就是对有怀疑的元器件进行更换。

三、 短路保护无自恢复：

1. 设计时所用IC本来没有自恢复功能,如G2J，G2Z等。

2. 仪器设置短路恢复时间过短，或短路测试时未将负载移开，如用万用表電压档进行短路表筆短接后未将表筆从测试端移开（万用表相当于一个几兆的负载）。

3. P+、P-间漏電，如焊盘之间存在带杂质的松香，带杂质的黄胶或P+、P-间電容被击穿,IC Vdd到Vss间被击穿.（阻值只有几K到几百K）.

4. 如果以上都没问题，可能IC被击穿，可测试IC各管脚之间阻值。

四、 内阻大：

1. 由于MOS内阻相对比较稳定，出现内阻大情况，首先怀疑的应该是FUSE或PTC这些内阻相对比较容易发生变化的元器件。

2. 如果FUSE或PTC阻值正常，则视保护板结构检测P+、P-焊盘与元器件面之间的过孔阻值，可能过孔出现微断现象，阻值较大。

3. 如果以上多没有问题，就要怀疑MOS是否出现异常：首先确定焊接有没有问题；其次看板的厚度（是否容易弯折），因為弯折时可能导致管脚焊接处异常；再将MOS管放到显微镜下观测是否破裂；后用万用表测试MOS管脚阻值，看是否被击穿。

五、 ID异常：

1. ID電阻本身由于虚焊、断裂或因電阻材质不过关而出现异常：可重新焊接電阻两端，若重焊后ID正常则是電阻虚焊，若断裂则電阻会在重焊后从中裂开。

2. ID过孔不导通：可用万用表测试过孔两端。

3. 内部線路出现问题：可刮开阻焊漆看内部電路有无断开、短路现象。
